Ar+He混合气体TG焊接镁合金的接头显微硬度如何分布?
发布时间: 2019-01-04作者：baile100浏览量：
Ar+He混合气体TG焊接镁合金的接头显微硬度如何分布?

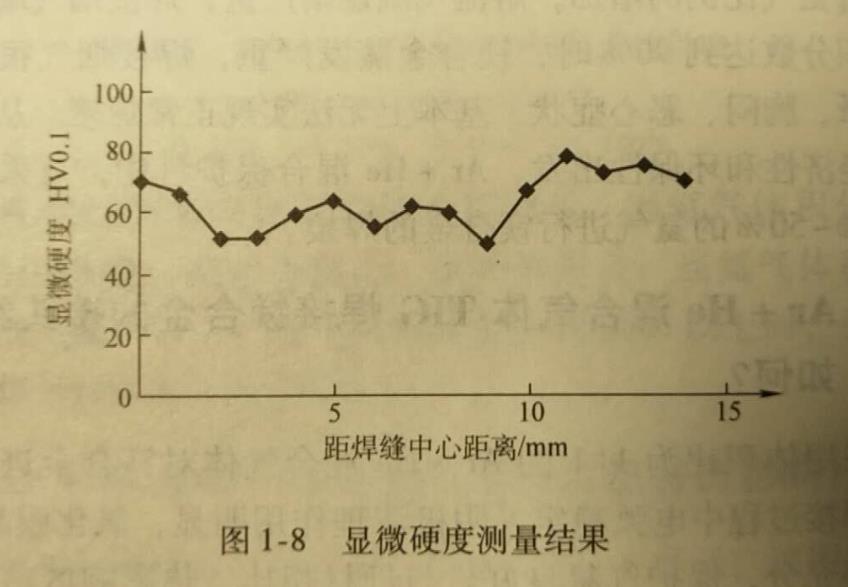

焊缝、热影响区、母材区的显微硬度测量结果如图1-8所示。从图中可以看出,焊缝区硬度比母材略低,但差别不大。焊缝与热影响区交界处硬度有明显上升,热影响区硬度明显低于母材。由于热影响区品粒较粗大,根据 Hall-Petch公式可知,热影响区的显微硬度较低。在焊缝区,一方面组织的显著细化使其显微硬度提高;另一方面和形成的Mg1Al12相比,A元素主要以固溶态存在时,将使其显微硬度降低。在两种因素的综合作用下,使得焊缝区的显微硬度和母材区接近。
热门课程
热门资讯
- 3095
- 3094
- 3093
- 3092
- 2477
- 手把电焊焊薄铁怎么焊2020-03-17
- 手工焊接方法与技巧2020-03-17
- 目前焊接方法有哪几种2020-03-17
- 焊接方法有哪些？2020-03-17
- 钛及钛合金有什么特点?2019-11-11
- 铝及铝合金有什么特点?2019-11-11
- 铜及铜合金有什么特点?2019-11-11
- 常见的有色金属有哪些种类?2019-11-11
- 常用的热处理方法与焊接有什么关系?2019-11-11
