防止层状撕裂的措施有哪些?
发布时间: 2019-10-22作者：baile100浏览量：
答：因层状撕裂一旦出现就难以修复，因此必须以防为主。首先从选材方面，然后再从结构设计和施焊工艺方面采取有效措施。
(1)选用具有抗层状撕裂的钢材评定钢材抗层状撕 裂最为常用的指标是向断面收缩率ψ。所选钢材要求含硫量不大于0.010%,向断面收缩率应不小于15%,一般希望ψ=15%~20%。精炼钢含硫量可达0.003%~0.005%,其可达23%-45%,有此可高达60%-70%。选用这些钢用于大型重要焊接结构，就可以完全解决层状撕裂间题。 (2)改进接头设计，避免产生z向应力对图2-10a所 示的两种焊接接头，如果改成图2-10b的形式，就可防止层 状撕裂。其中的十字接头是将钢板的z向安排在与受力方向 垂直的部分；角接接头则将坡口由单边V形改为双边V形，
这样就可以尽量避免使钢板承受垂直于钢板表面的z向拉应力

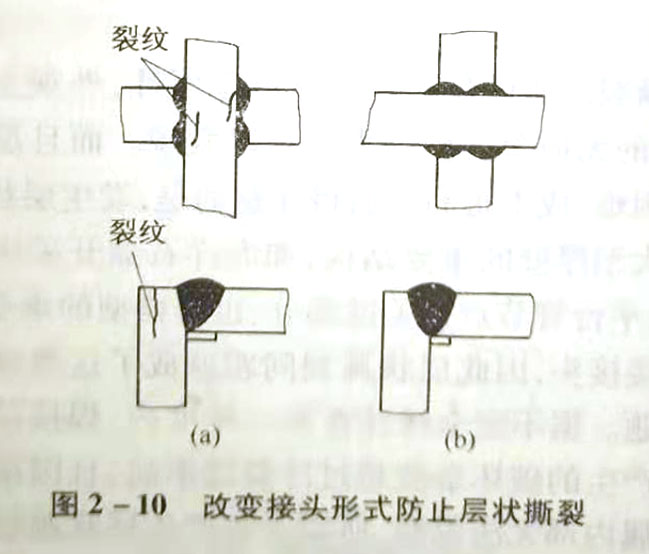

图2-10改变接头形式防止层状撕裂
对层状撕裂倾向较大的T形接头，可在横板上预先堆焊层低强度焊接材料，以防止焊根裂纹，同时也可由低强度堆焊层分担较多的应变，减少横板的z向应变，因此减少了层状撕裂倾向，如图2-11所示。

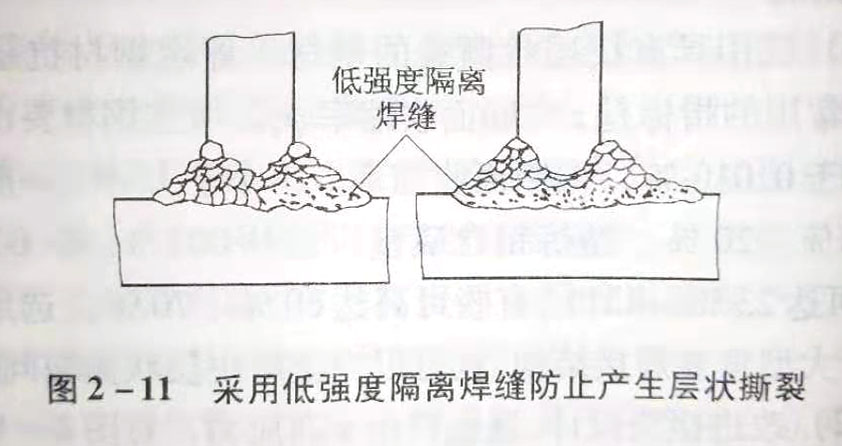

图2-11采用低强度隔离焊缝防止产生层状撕裂
(3)采用合适的焊接工艺防止由冷裂纹诱发的层状 撕裂，可采用与防止冷裂纹相同的措施，如适当预热、控制层 间温度、选用合适的热输入、采用低氢型焊接材料。这样一方而减少了冷裂纹倾向，也就减少了由于冷裂纹诱发的热影响区层状撕裂；另一方面由于减少了热影响区的脆化倾向，也就增加了焊接结构金属本身的抗层状撕裂倾向。
(1)选用具有抗层状撕裂的钢材评定钢材抗层状撕 裂最为常用的指标是向断面收缩率ψ。所选钢材要求含硫量不大于0.010%,向断面收缩率应不小于15%,一般希望ψ=15%~20%。精炼钢含硫量可达0.003%~0.005%,其可达23%-45%,有此可高达60%-70%。选用这些钢用于大型重要焊接结构，就可以完全解决层状撕裂间题。 (2)改进接头设计，避免产生z向应力对图2-10a所 示的两种焊接接头，如果改成图2-10b的形式，就可防止层 状撕裂。其中的十字接头是将钢板的z向安排在与受力方向 垂直的部分；角接接头则将坡口由单边V形改为双边V形，
这样就可以尽量避免使钢板承受垂直于钢板表面的z向拉应力
对层状撕裂倾向较大的T形接头，可在横板上预先堆焊层低强度焊接材料，以防止焊根裂纹，同时也可由低强度堆焊层分担较多的应变，减少横板的z向应变，因此减少了层状撕裂倾向，如图2-11所示。
图2-11采用低强度隔离焊缝防止产生层状撕裂
(3)采用合适的焊接工艺防止由冷裂纹诱发的层状 撕裂，可采用与防止冷裂纹相同的措施，如适当预热、控制层 间温度、选用合适的热输入、采用低氢型焊接材料。这样一方而减少了冷裂纹倾向，也就减少了由于冷裂纹诱发的热影响区层状撕裂；另一方面由于减少了热影响区的脆化倾向，也就增加了焊接结构金属本身的抗层状撕裂倾向。
热门课程
热门资讯
- 3095
- 3094
- 3093
- 3092
- 2477
- 手把电焊焊薄铁怎么焊2020-03-17
- 手工焊接方法与技巧2020-03-17
- 目前焊接方法有哪几种2020-03-17
- 焊接方法有哪些？2020-03-17
- 钛及钛合金有什么特点?2019-11-11
- 铝及铝合金有什么特点?2019-11-11
- 铜及铜合金有什么特点?2019-11-11
- 常见的有色金属有哪些种类?2019-11-11
- 常用的热处理方法与焊接有什么关系?2019-11-11
