如何制订焊接工艺规程?
焊接工艺规程是将焊接工艺过程的内容,按一定格式写成的技术文件,它是以科学理论为指导,结合现场的生产条件,在实践的基础上总结制订出来的。工艺规程是否合理,直接关系到生产组织能否正常运行。制订的工艺规程,既要保证焊接生产质量达到产品图样的各项技术要求,又要有较高的劳动生产率,保证在用户的规定期限内交工,同时还要减少人力、物力等方面的消耗,节约资金。工艺规程编制过程要严谨、细致。其步骤通常是准备工作、产品的工艺过程分析、拟订工艺路线、填写工艺规程等。
(1)准备工作
准备工作要汇集所需的各种原始资料,分析研究生产纲领,根据生产类型确定生产工艺的水平。同时研究产品的特点、技术要求和验收标准,并掌握国内外同类产品生产现状及先进的工艺 (2)产品的工艺过程分析 产品的工艺过程分析就是对整个焊接产品的结构、材料、加工方 法和技术要求进行研究,提出问题并解决问题的过程。通过对产品结 构技术要求的分析,寻求产品从原材料到成品的制造过程中所用的工 艺方法,预见可能出现的技术难题并加以研究。
(3)拟订工艺路线 拟订工艺路线是把组成产品的零部件的加工顺序排列出来的过 程。它是在工艺分析的基础上完成的,是编制工艺规程的总体构思和 布局。拟订工艺路线要完成以下内容:
①加工方法的确定包括备料、成形、装配、焊接、矫正、检验等方法。选择加工方法一定要考虑企业现有的加工能力和产品生产类型。
②加工顺序的确定要合理安排加工顺序,减少不必要的运输、存储工作,同时使各个工序衔接紧凑,提高生产效率。这里尤其要注意装配焊接顺序的确定,零、部件的装配焊接和最后的总装顺序不同,结构的残余应力和变形是不一样的,因此对产品的尺寸、加工质量有很大影响
③加工设备和工装的确定根据加工方法选择合适的加工设备和工装拟订工艺路线和工艺过程分析的关系十分密切,拟订工艺路线的过程就是产品生产方案论证、确定的过程。产品的工艺路线并不是唯 一的,要对不同的工艺路线进行分析,确定最合理的、最经济的方案。在拟订工艺路线时,从粗略到详细,最后经过试验或试生产确定最佳方案
最佳的工艺路线应是在保证产品质量的前提下,工艺路线最短, 工序少,采用了较为先进的设备和方法,生产率高;设备的利用率 高,消耗的材料少,材料的利用率高;在产品制造过程中,生产路线 应符合车间的布置,零、部件无折返现象;生产中要保证安全,工人 劳动强度低,劳动条件好。工艺路线应符合本厂的条件,产品能顺利 地制造出来且经济效益可观。

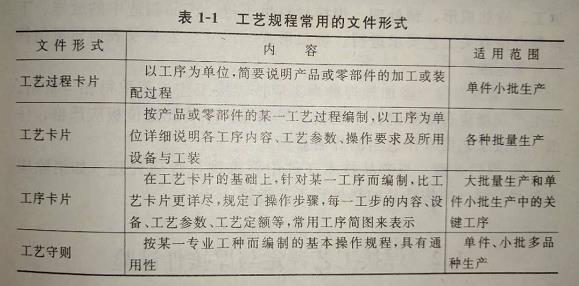

(4)填写工艺规程 拟订的工艺路线经审查确定后,就要填写工艺文件。工艺文件是 生产活动中所遵循的规律和依据,工艺文件有多种形式,如产品零部 件明细表、工艺流程图等。工艺规程是一种重要的工艺文件形式,它 反映了设计的基本内容。常用的工艺规程有工艺过程卡片、工艺卡 片、工序卡片、工艺守则等,见表1-1。编制、填写工艺规程时,工 艺规程应做到正确、完整、统一和清晰;工艺规程的格式、填写方 法、使用的名词术语和符号均应符合有关标准规定,计量单位采用法 定计量单位;同一产品的各种工艺规程应协调一致,不得相互矛盾。 结构特征和工艺特征相似的零、部件,尽量设计具有通用性的工艺规 程;每一栏中填写的内容要简明扼要、文字规范,语言清晰易懂。对 于难以用文字说明的工序,应绘制示意图,并标注加工要求。
