按接头形式不同缝焊分哪些类型?
按接头形式的不同,缝焊可分为搭接缝焊、压平缝焊、垫箔带零件对接缝焊、铜线电极缝焊、辅助夹具缝焊等。
1)搭接缝焊同点焊一样,搭接接头可用一对滚轮或用一个滚轮和一根芯轴电极进行缝焊,接头的最小搭接量与点焊相同。搭接缝焊除常用的双面缝焊外,还有单面单缝缝焊、单面双缝缝焊和小直径圆周缝焊等。当板件宽大或其他原因限制滚盘从两面接近工件时,可以 采用单面缝焊。当在大型零件表面上焊接安装座等小零件而且有一定 气密性要求时,可采用相互垂直放置的滚盘周缘缝焊。

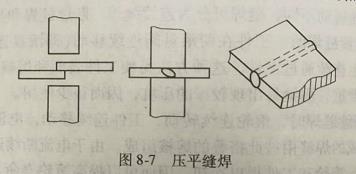

2)压平缝焊时的搭接量比一般缝焊时要小得多,约为板厚的 1-1.5倍,焊接的同时压平接头,焊后的接头厚度为板厚的12 1.5倍,如图87所示。
通常采用圆柱型面的滚轮,其宽度应全部覆 盖接头的搭接部分,焊接时要使用较大的焊接压力和连续的电流.
2)压平缝焊时的搭接量比一般缝焊时要小得多,约为板厚的 1-1.5倍,焊接的同时压平接头,焊后的接头厚度为板厚的12 1.5倍,如图87所示。
通常采用圆柱型面的滚轮,其宽度应全部覆 盖接头的搭接部分,焊接时要使用较大的焊接压力和连续的电流.
3)为了节省金属,减轻重量,减小焊接结构的变形,并提高疲 劳强度,可采用以箔带作垫片的对接缝焊。采用的箔带可以是不锈钢
或钛合金箔带,也可以是同类金属,如图8-8所示。

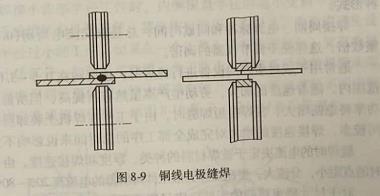

4)铜线电极缝焊是解决镀层钢板缝焊时镀层粘着滚轮的有效方 法。焊接时,将圆铜线不断地送到 滚轮与板件之间,铜线呈卷状连续输送,经过滚轮后又连续绕出且不 会污染滚轮,如图89所示。
5)焊接波纹管和膜盒时,因 牛薄,刚度小,焊接处窄,多采图88垫箱继用辅助夹具缝焊。通常情况下,夹具采用铜合金制造,以保证良好的导电性及散热能力.
图8-9铜线电极缝焊
