超声波焊接的工作原理是什么?
发布时间: 2019-01-05作者：baile100浏览量：
超声波焊接的工作原理是什么?

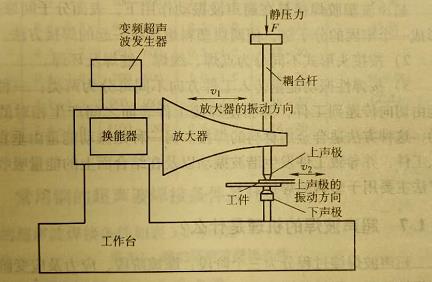

典型的超声波焊接原理如图3-1所示。
图3-1超声波焊接原理
变频超声波发生器是将工频电流转变为超声波频率(16-60kHz) 的振荡电流,换能器则通过磁致收缩效应将电磁能转换成弹性机械振动能。放大器也称为聚能器,用来放大振幅,使超声波的能量变得更加强大,并通过耦合杆和上声极耦合到工件 換能器、放大器、耦合杆及上声极构成一个整体,称为声学系统,它们的自振频率应设计成同一频率。当变频超声发生器振荡电流 的频率与换能器、放大器、耦合杆和上声极的自振频率一致时,系统 将产生谐振(共振),从而向受静压力的工件输出弹性振动能,振动 能量的振动方向分别如图3-1中n和v2所示。通过这种能量的转换, 两种薄材工件由物理效应发生强烈反应,最后被粘接在一起。
