什么是电弧电压自身调节系统的静特性曲线?
发布时间: 2019-11-03作者：baile100浏览量：
什么是电弧电压自身调节系统的静特性曲线?电弧在曲线两侧燃烧时焊丝的熔化速度和送丝速度的关系如柯? 答电弧电压自身调节系统的静特性曲线(图3-3)是 通过电弧电压自身调节焊机在一定焊接条件下建立的电弧电 压与电流的关系曲线。该曲线实 U d-m725cm际上就是焊接过程的稳定工作线， 或称等熔化速度线，即电弧在这一 线上的任一点燃烧时，焊丝的熔化
速度是不变的，并永远等于焊丝的
给送速度。

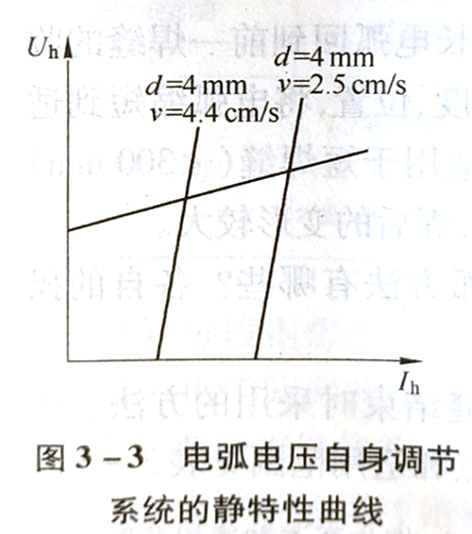

图3-3电弧电压自身调节在该曲线的右半边各点，焊丝系统的静特性曲线的熔化速度大于焊丝的给送速度，即nt>v远；而曲线的左半边各点，焊丝的熔化速度小于其给送速度，即v化<1的。当焊接条件改变时，如改变焊丝直径，该曲线也相应改变。
电弧不在该曲线上燃烧时，焊接过程不稳定。电弧在曲线右下方燃烧时，熔化速度大于给送速度，电弧逐渐拉长；电弧在曲线的左上方燃烧时，焊丝的熔化速度小于给送速度，电弧逐渐缩短。经调节系统的强制调节后，燃烧点最后总要回到该曲线上，使电弧稳定燃烧。
速度是不变的，并永远等于焊丝的
给送速度。
电弧不在该曲线上燃烧时，焊接过程不稳定。电弧在曲线右下方燃烧时，熔化速度大于给送速度，电弧逐渐拉长；电弧在曲线的左上方燃烧时，焊丝的熔化速度小于给送速度，电弧逐渐缩短。经调节系统的强制调节后，燃烧点最后总要回到该曲线上，使电弧稳定燃烧。
