通用真空扩散焊焊机由哪些部分组成?

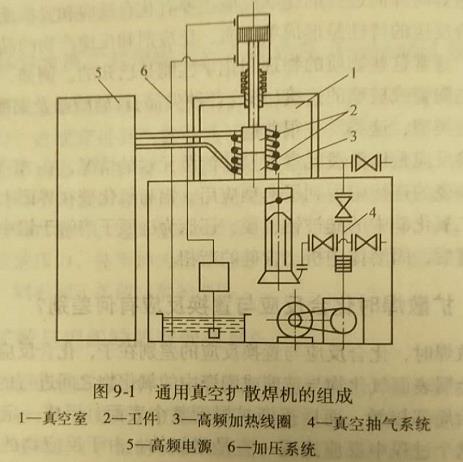

为了保证连接面及被连接金属不受空气的影响,扩散焊必须在真空或惰性气体介质中进行。现在采用最多的方法是真空扩散焊。真空扩散焊可以采用高频、辐射、接触电阻、电子束及辉光放电等方法对工件进行局部或整体加热。工业生产中普遍应用的扩散焊设备,主要采用感应和辐射加热的方法。通用的真空扩散焊机的组成如图91所示,焊机由真空室、真空系统、加热系统、加压系统、温度测控系统及电源等几大部分组成。
大朗氩弧焊工培训学校（通用真空扩散焊焊机由哪些部分组成）

1)真空室。真空室越大,要达到和保持一定的真空度,对所需真空系统要求越高,真空室中应有由耐高温材料围成的均匀加热区, 以保持设定的温度,真空室外壳需要冷却。
2)真空系统。一般由扩散泵和机械泵组成。机械泵只能达到 1.33×10-Pa的真空度,加扩散泵后可以达到1.33×10-3-1.33 10-Pa的真空度,可以满足所有材料的扩散焊要求。真空度可分为低真空、中真空、高真空等。真空度越高,越有利于被焊材料表面杂质和氧化物的分解与蒸发,促进扩散焊顺利进行;但真空度越高,抽真空的时间越长。

3)加热系统。一般由感应线圈和高频电源组成。根据不同的的加热要求,辐射加热可选用钨、钼或石墨作加热体,通过高温辐射对工件进行加热。按加热方式分为感应加热、辐射加热、接触加热等。
4)加压系统。扩散焊过程一般要施加一定的压力。在高温下材料的屈服强度较低,为避免构件的整体变形,需施加一定压力使接触面产生微观的局部变形。扩散焊所施加的压力较小,压强可在1100MPa范围内变化。只有当材料的高温变形阻力较大,或加工表面较粗糙,或扩散焊温度较低时,才采用较高的压力。加压系统分为液压系统、气压系统、机械系统、热膨胀加压等,目前主要采用液压和机械加压系统。

5)测量与控制系统。现在应用的扩散焊机都具有对温度、压力、真空度及时间的测量与控制系统。根据选用的热电偶不同,可实现对温度从202300℃的测量与控制,温度控制的精度可达5 0℃,压力的测量与控制一般是通过压力传感器进行的。
